Автополив футбольного поля на пушках серии SR

Схема полива футбольного поля пушками серии SR

Спецификация оборудования Rain Bird

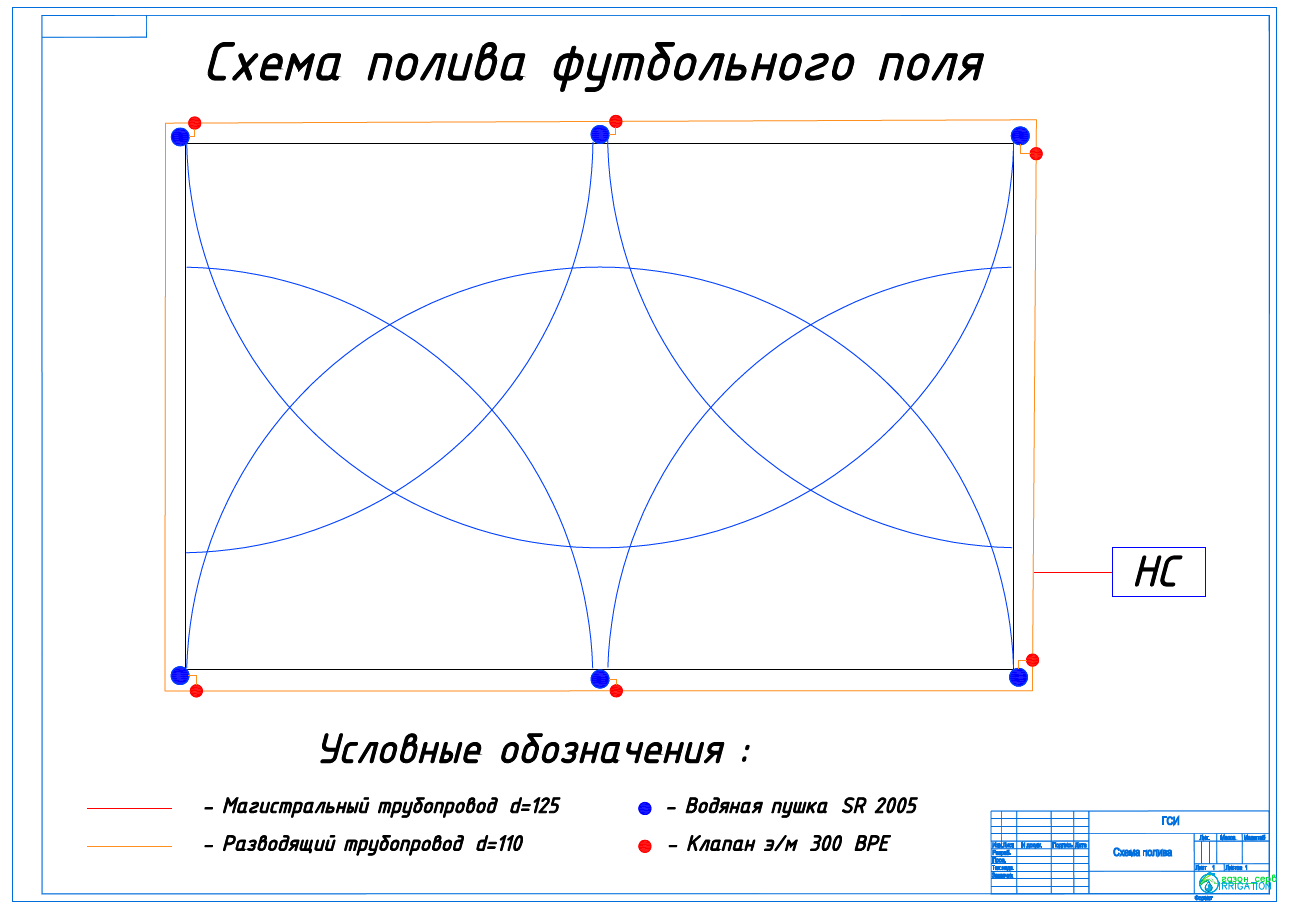

Схема полива футбольного поля

СКАЧАТЬ

Водяные пушки с замедленным реверсом RAIN BIRD SR2005/SR3003

Применение

Водяные пушки предназначены для работы в составе крупных ирригационных систем: на полях споркомплексов, спортивных площадок и т.д.

Характеристики

• Замедленный реверс
• Траектория: 230
• Стандартный для систем водоснабжения крепежный фланец
• Модели с регулируемым сектором: 400–3600
• Регулировка сектора осуществляется легко, регулировка фрикционного кольца не требует применения инструментов
• Конфигурация с одинарной форсункой
• Серия SR2005 поставляется вместе с комплектом из 6 пластиковых конусных форсунок (GNS-2005T); размеры: 21, 23, 26, 28, 30 и 33 мм
• Серия SR3003 поставляется вместе с комплектом из 6 пластиковых конусных форсунок (GNS-3003T); размеры: 14, 16, 18, 20, 22 и 24 мм
• В модели SR3003 применена особая «ложечная» конструкция с регулируемыми подвесками для увеличения или уменьшения скорости вращения
• Возможна установка противовеса
• Герметизированные, не смазываемые подшипники
• Опциональный переходник BSP 2“ (50/60) Вр для SR3003 позволяет устанавливать водоотводы на 2“ (50/60)

Управление зон полива клапанами 300BPES

Применение

3“ (80/90) модели BPE и BPES сконструированы для бесперебойной работы в сложных условиях, таких как муниципальные объекты, и спортивных поля. Эти клапаны удерживают экстремальные изменения давления и могут работать со сточными водами.

Характеристики

• Сферическая/угловая конфигурация
• Корпус из латуни, а крышка из нейлона со стекловолокном
• Ручное внешнее стравливание позволяет вымывать грязь из системы. рекомендуется использовать для запуска и ремонта системы
• Рукоятка управления потоком на крышке
• Широкий диапазон рабочего давления
• Медленное закрытие для предотвращения гидроудара
• Фильтрованная диафрагма
• Модели PESB оснащены нейлоновым скруббером для очистки экрана из нержавеющей стали каждый раз, когда клапан открывается и закрывается
• Позволяют установить модули регулировки давления PRS-Dial, регулируемые от 1,0 до 6,9 бар
• Позволяют установить блокировочный соленоид Rain Bird для использования с контроллерами RainBird с автономным питанием

Важно: при использовании блокировачного соленоида рабочее давление не должно превышать 10 бар

Технические характеристики

• Расход: от 14,0 до 68,0 м³/ч
• Давление: от 1,4 до 13,8 бар (при 23°С)
• Температура воды: до 43°С

Электрические характеристики

• Соленоид: 24 В ~ 50 гц
• Пусковой ток: 0,41 А (9,9 ВА)
• Ток удержания: 0,28 А (6,7 ВА)
• Контроллер полива ESP LX ME

Усовершенствованный контроллер ESP-LXME

Предоставляет дополнительные функции измерения расхода и водорегулирования.

• модульная конструкция для непревзойденной эксплуатационной гибкости — управление 8-48 станциями. расширительные модули поставляются на 4, 8 и 12 станций.
• крайне простое программирование при помощи пользовательского интерфейса.

Электрические характеристики

• Параметры электропитания: 230 В перем. тока, ± 10%, 50 гц - Выход: 26,5 В перем. тока, 1,9 A
• Резервное электропитание: плоская литиевая аккумуляторная батарея обеспечивает сохранность времени и даты. график орошения хранится в энергонезависимой памяти
• Управление несколькими клапанами: одновременное задействование максимум 5 клапанов 24 В перем. тока, 7 ВA, включая главный клапан, максимум 2 клапана на станцию

Функции управления потоком воды

• Функция SimulStations™ программируется для обеспечения возможности одновременного задействования 5 станций
• Цикл полива с периодом на впитывание воды Cycle+Soak™
• Функция задержки из-за дождя
• Функция отключения по дням с 365дневным календарем
• Программируемая задержка между станциями
• Программируемая станцией нормально открытый или закрытый главный клапан
• Программируемый станцией датчик погоды для отмены или задержки полива
• Период таймера станции: 0 мин. - 12 час.
• Задержка между станциями: от 1 с до 9 часов
• Сезонное регулирование; 0% до 300% (макс. период функционирования станции 16 час.)
• 4 независимых программы (ABCD)
• Наложение программ ABCD
• 8 запусков для каждой программы
• Дневные циклы программы включают выбираемые дни недели, нечетные, нечетные без 31-го числа, четные и повторяющиеся даты
• Станция в ручном/управляемом программой режиме, программа диагностики
• Размеры (ШxВxГ): 36,4 x 32,2 x 14,0

Специалисты компании "Газон Сервис Irrigation" всегда проконсультируют вас по вопросам покупки оборудования для автополива. Обращайтесь за расчетом по электронной почте или телефону

+7 (495) 532-69-89
