Автополив футбольного поля на роторах серии 8000

Схема полива футбольного поля роторами 8005

Спецификация оборудования Rain Bird

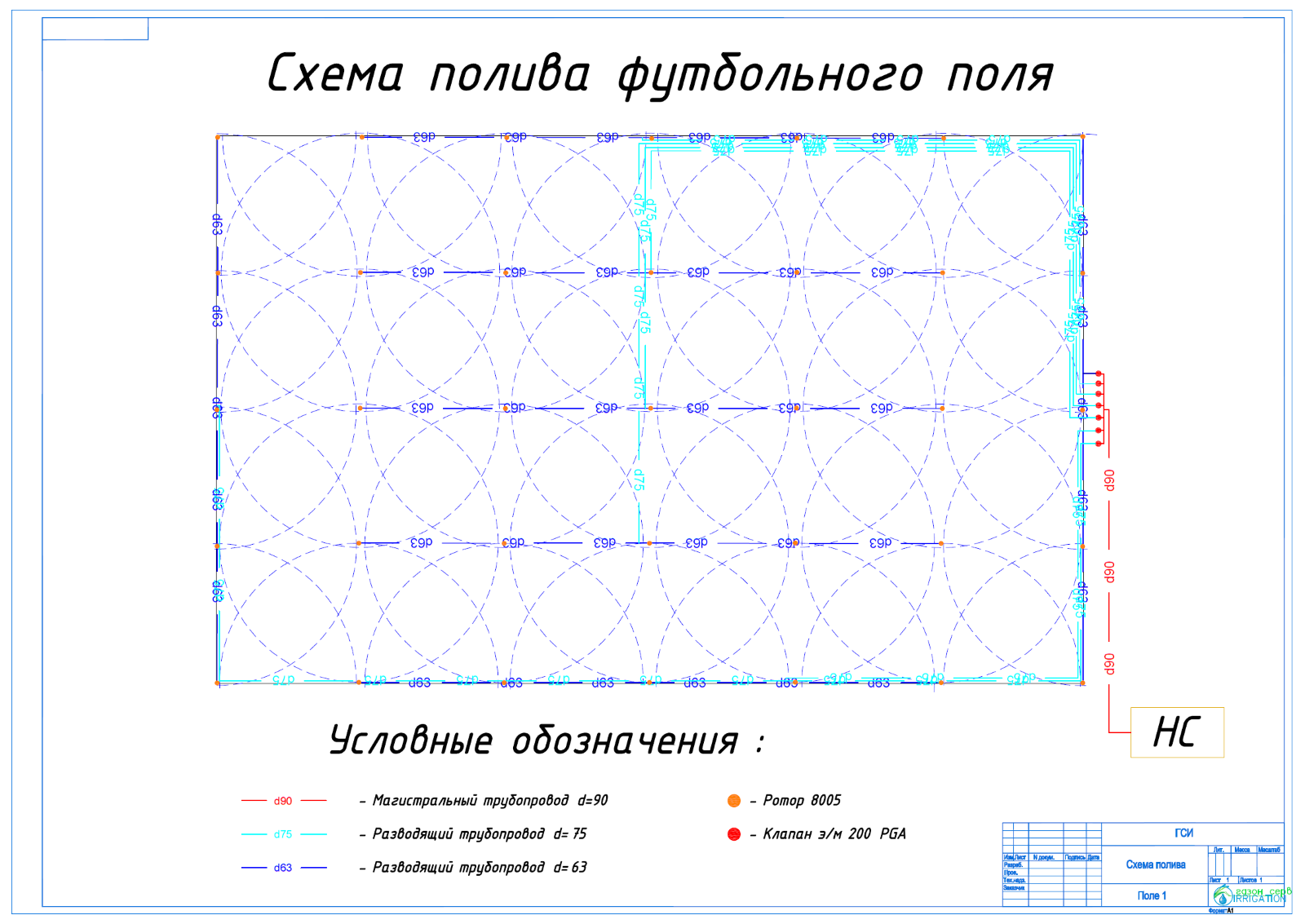

Схема полива футбольного поля

СКАЧАТЬ

Полив поля осуществляется 35 роторами 8005SS. Форсунки Rain Curtain™ обеспечивают высокую однородность распределения струи.

Характеристики ротора

• Радиус: от 17,4 до 24,7 м
• Давление: от 3,5 до 6,9 бар
• Расход воды: от 2,54 до 8,24 м³/ч
• Резьбовой вход с внутренней BSP резьбой 1” (26/34) антидренажный клапан SAM удерживает разницу по высоте до 3,1 метров

Управление зон полива клапанами 200 PGA

• Совмещенная сферическая/угловая конфигурация
• Усиленная конструкция из ПВХ
• Медленное закрытие для предотвращения гидроудара и последующего повреждения системы
• Фильтрованный управляющий поток
• Цельный соленоид с блокированным плунжером
• Герметизированный соленоид
• Позволяют установить модули регулировки давления PRS-Dia, регулируемые от 1,0 до 6,9 бар, устанавливаемые в полевых условиях

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Расход: от 0,5 до 34,0 м³/ч
• Давление: от 1,0 до 10,4 бар (при 23°С)
• Температура: до 43°С

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Соленоид: 24 В ~ 50 гц
• Пусковой ток: 0,41 А (9,9 ВА)
• Ток удержания: 0,23 А (5,5 ВА)

Контроллер полива ESP LX ME

Усовершенствованный контроллер ESP-LXME предоставляет дополнительные функции измерения расхода и водорегулирования. Модульная конструкция для непревзойденной эксплуатационной гибкости — управление 8-48 станциями. Расширительные модули поставляются на 4, 8 и 12 станций. Крайне простое программирование при помощи пользовательского интерфейса.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Параметры электропитания: 230 В перем. тока, ± 10%, 50 гц
• Выход: 26,5 В перем. тока, 1,9 A
• Резервное электропитание: плоская литиевая аккумуляторная батарея обеспечивает сохранность времени и даты. график орошения хранится в энергонезависимой памяти. Управление несколькими клапанами: одновременное задействование максимум 5 клапанов 24 В перем. тока, 7 ВA, включая главный клапан, максимум 2 клапана на станцию

ФУНКЦИИ УПРАВЛЕНИЯ ПОТОКОМ ВОДЫ

• Функция SimulStations™ программируется для обеспечения возможности одновременного задействования 5 станций цикл полива с периодом на впитывание воды Cycle+Soak™
• Функция задержки из-за дождя
• Функция отключения по дням с 365 дневным календарем
• Программируемая задержка между станциями
• Программируемая станцией нормально открытый или закрытый главный клапан
• Программируемый станцией датчик погоды для отмены или задержки полива
• Период таймера станции: 0 мин. - 12 час.
• Задержка между станциями: от 1 с до 9 часов
• Сезонное регулирование; 0% до 300% (макс. период функционирования станции 16 час.)
• 4 независимых программы (ABCD)
• Наложение программ ABCD
• 8 запусков для каждой программы
• Дневные циклы программы включают выбираемые дни недели, нечетные, нечетные без 31-го числа, четные и повторяющиеся даты
• Станция в ручном/управляемом программой режиме, программа диагностики размеры (ШxВxГ): 36,4 x 32,2 x 14,0 см
